”内窓” の施工事例を紹介します。 施工品は、LIXILの ”インプラス” です。
今回は、カーテンレール・ブラインドなどの ”ウィンドウトリートメント” や ”配線” が干渉する事例です。
ふかし枠とラインドの干渉 Before renovation  After renovation

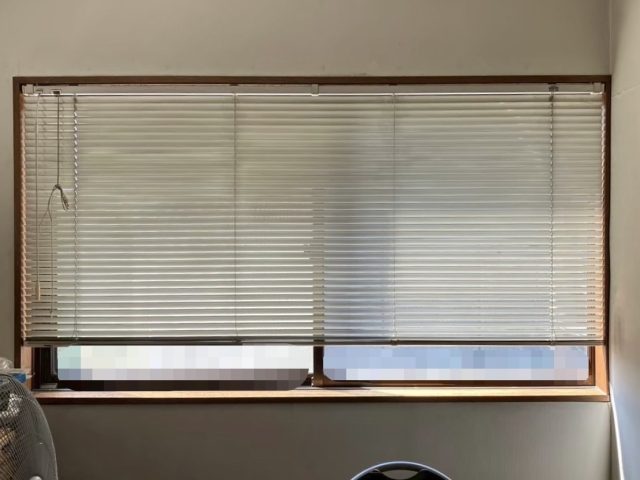

●ブラインド位置の移動 Before renovation 施工前は、ブラインドのメカ部分（ヘッドボックス）が ”窓枠の中” についています。  今回は、内窓の設置必要寸法を満たしていないため、 ”ふかし枠” という部材を取り付けます。 既存のブラインドの取付位置ではふかし枠が干渉するため、ブラインドの位置移動が必要になります。
窓枠内 ”天井付け” → 窓枠 ”正面付け” へ変更

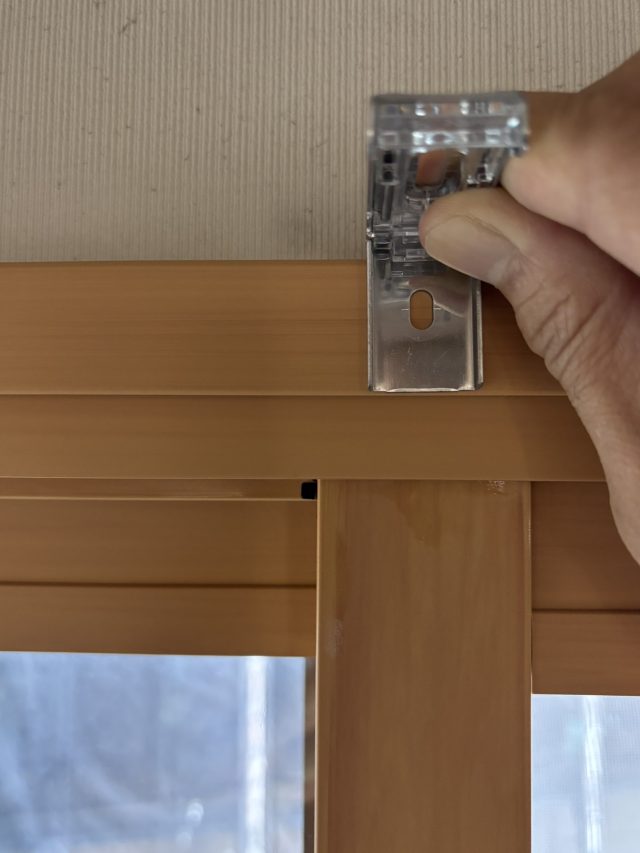

今回は、 ”下地入り” のふかし枠を取り付けます。 ふかし枠に、直接ブラインドの金物を取り付けることが可能です。
After renovation ブラインドの取付位置が変わるため、ブラインドサイズを一回り大きくしました。 窓枠の ”内寸法” で作成されたブラインドが、窓枠 ”外の寸法” のサイズになるためです。 ■立川ブラインド パーフェクトシルキー ・色 ：T-5353(マットナチュラルアイボリー) ・サイズ：W1ｍ76cm×H67ｃｍ
Before renovation こちらも、ブラインドのヘッドボックスが ”窓枠の中” についている窓です。   こちらも、内窓の設置必要寸法を満たしていません。 ただし、 窓の右側すぐにに壁があり、ふかし枠を取り付けるスペースがありません。
●ブラインド位置の移動 窓枠内 ”天井付け” → 壁への ”正面付け” へ変更  こちらは、ふかし枠がない北海道仕様のインプラスを設置しました。 北海道仕様にすることで、既存の窓枠から1～2ｍｍ出る形で内窓が設置できます。 窓枠とブラインドの段差は、ブラインド側のオプション品を取ることで調整可能です。

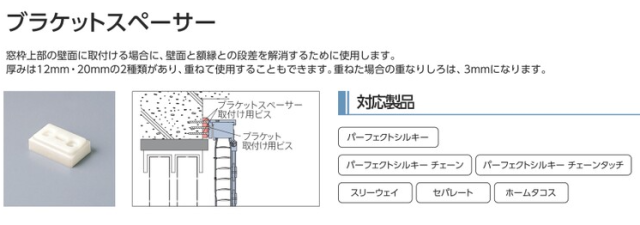

After renovation  仕様 ■立川ブラインド パーフェクトシルキー ・色 ：T-5353(マットナチュラルアイボリー) ・調整剤：ブラケットスペーサー12 ・サイズ ：W1ｍ76.5cm×H1m

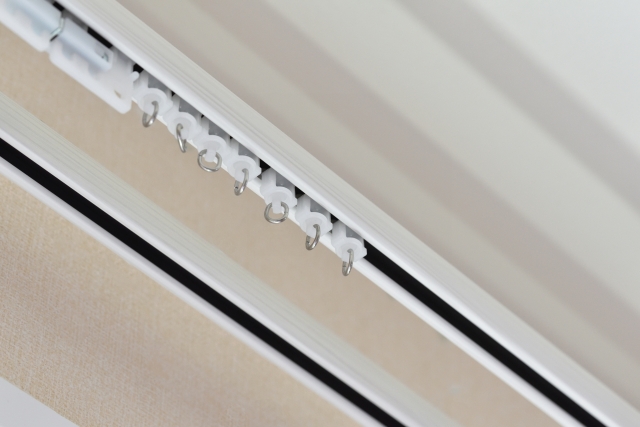

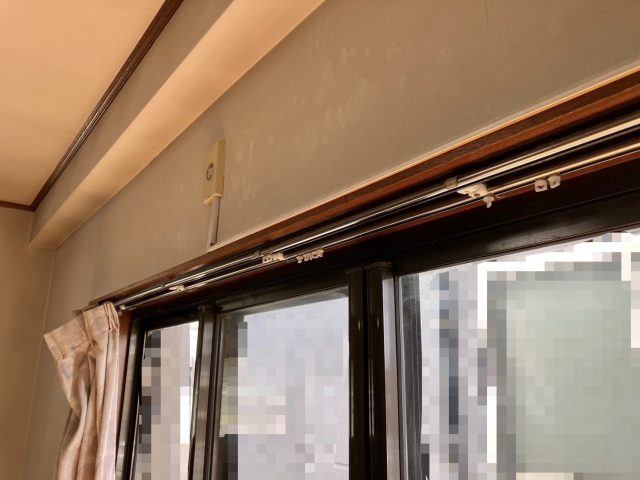

レールと配線の干渉 Before renovation カーテンレールが ”窓枠の中（天井付け）” についている窓です。  今回は、カーテンレールを撤去すれば、内窓の設置必要寸法を満たします。 壁付けカーテンレールへの変更が、必須になります。
●レールの移動 窓枠内 ”天井付け” → 壁の ”正面付け” へ変更

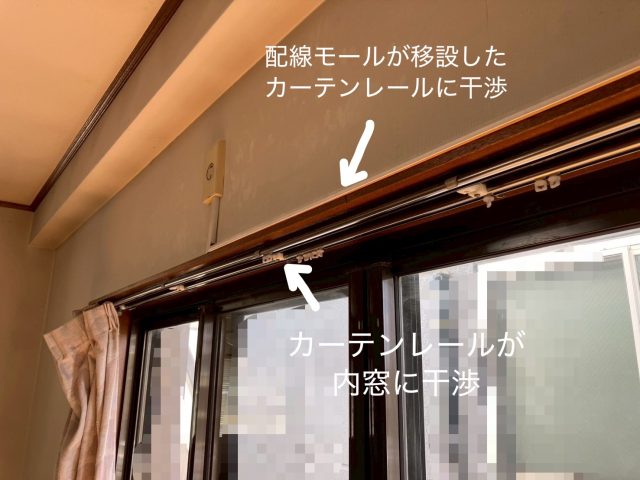

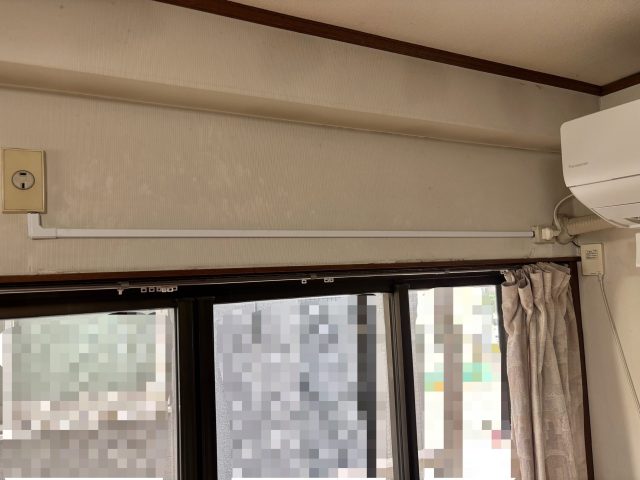

After renovation 先ずは、壁にカーテンレールを設置するスペースを確保します。 配線モールを上に上げます。  ※モール再利用不可のため交換
内窓設置後に、壁付け用のカーテンレールを取り付けて完成です。  仕様 ■トーソー エリート ・色 ：838786(ライトグレイン) ・サイズ：W2.7ｍ ※現地カット |
難波 莉沙
